設計標準

BS5351

AP16D

ANSI B16.34

法蘭連接結構長度

JIS B2002

AP16D

ANSI B16.10

結構長度(焊接)

-

AP16D

ANSI B16.10

連接法蘭

JIS B2212 B2214

ANSI B16.5、B16.47

對焊端

-

ANSI B16.25

試驗和檢驗

JIS B2003

AP16D

AP1598

試驗項目

殼體試驗

密封試驗

上密封試驗

氣密封試驗

介質

水

氣

單位

Mpa

Mpa

Mpa

Mpa

公稱壓力

10K

2.4

1.5

1.5

0.5-0.7

20K

5.8

4

4

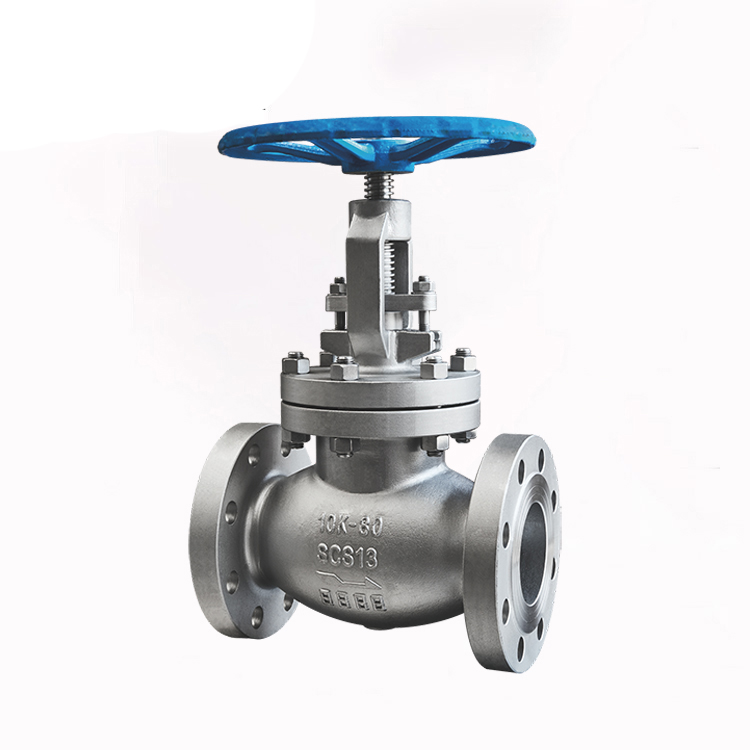

日標法蘭截止閥零部件材料列表Material List

閥體/閥蓋

A216-WCB

A217-WC6

A352-LCB

A351-CF8M

Body/Bonnet

閘板

A216-WCB

A217-WC6

A352-LCB

A351-CF8M

Wedge

閥桿

A182-F6a

A182-F11

A182-F6a

A182-F316

Stem

填料

柔性石墨/ Flexible Graphite

聚四氟乙烯/PTFE

Packing

墊片

18-8柔性石墨/18-8Flexible Graphite

Gasket

螺栓

A193-B7

A193-B7

A193-B7M

A193-B8

Bolt

適用溫度

-29~425℃

-29~550℃

-46~350℃

-40~200℃

Suitable Temp

適用介質

水，油品，蒸汽

蒸汽，油品

丙烷，乙烯

硝酸類

Suitable Medium

Water，Oil，Steam

Steam，Oil

Propane，Ethane

Nitric Acid

JIS 日標法蘭截止閥 主要外形和連接尺寸Main External And Connection

型號

規格

尺寸

inch

DN

L

D

D1

D2

b

z-Φd

J41H/W/Y-10K J541H/W/Y-10K J941 H/W/Y-10KY

1/2″

15

108

95

70

52

12

4-Φ15

3/4″

20

117

100

75

58

14

4-Φ15

1″

25

127

125

90

70

14

4-Φ19

11/4″

32

140

135

100

80

16

4-Φ19

11/2″

40

165

140

105

85

16

4-Φ19

2″

50

203

155

120

100

16

4-Φ19

21/2″

65

216

175

140

120

18

4-Φ19

3″

80

241

185

150

130

18

8-Φ19

4″

100

292

210

175

155

18

8-Φ19

5″

125

356

250

210

185

20

8-Φ23

6″

150

406

280

240

215

22

8-Φ23

8″

200

495

330

290

265

22

12-Φ23

10″

250

622

400

355

325

24

12-Φ25

12″

300

698

445

400

370

24

16-Φ25

14″

350

787

490

445

415

26

16-Φ25

16″

400

914

560

510

475

28

16-Φ27

JIS 日標法蘭截止閥 主要外形和連接尺寸Main External And Connection

型號

規格

尺寸 （mm）

inch

DN

L

D

D1

D2

b

z- Φ d

J41H/W/Y-20K J541H/W/Y-20K J941H/W/Y-20K

1/2″

15

152

95

70

52

14

4- Φ 15

3/4″

20

178

100

75

58

16

4- Φ 15

1″

25

203

125

90

70

16

4- Φ 19

11/4″

32

216

135

100

80

18

4- Φ 19

11/2″

40

229

140

105

85

18

4- Φ 19

2″

50

267

155

120

100

22

8- Φ 19

21/2″

65

292

175

140

120

24

8- Φ 19

3″

80

318

200

160

135

26

8- Φ 23

4″

100

356

225

185

160

28

8- Φ 23

5″

125

400

270

225

195

30

8- Φ 25

6″

150

444

305

260

230

32

12- Φ 25

8″

200

559

350

305

275

34

12- Φ 25

10″

250

622

430

380

345

38

12- Φ 27

12″

300

711

480

430

395

40

16- Φ 27

14″

350

762

540

480

440

44

16- Φ 33

16″

400

864

605

540

495

46

16- Φ 33
