Z61Y鍛鋼承插焊閘閥產品概述:

威爾頓鍛鋼承插焊閘閥有三種閥蓋設計形式。*種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封?？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r(shí)也可采用全焊逶連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
Z61Y鍛鋼承插焊閘閥標準：
閘閥的設計與 APl602，BS5352和ASME B16.34。檢驗與測試按APl598，標記按MSS-SP-25。
Z61Y鍛鋼承插焊閘閥結構特點：
全徑或縮徑
明桿支架式
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合
螺紋連接端（NPT）符合ANSI／ASME B1.20.1
Z61Y鍛鋼承插焊閘閥產品材料：

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304（L）	F316（L）
1	閥體	A105	A182F22	A182F304（L）	A182F316（L）
2	閥座	A276420	A276304	A276304（L）	A276316（L）
3	閘板	A182F430&410	A182F304	A182F304（L）	A182F316（L）
4	閥桿	A182F6	A182F304	A182F304（L）	A182F316（L）
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A276f304	A276F304（L）	A276F316（L）
7	螺栓	A193B7	A193B16	A193B8	A193B8M
8	銷釘	A276420		A276 304
9	填料壓套	A276410		A182F304（L）	A182F316（L）
10	活節螺栓	A193B7	A193B16	A193B8	A193B8M
11	填料壓板	A105	A182F11	A182F304（L）	A182F316（L）
12	螺母	A1942H	A1944	A1948	A1948M
13	閥桿螺母	A276420
14	鎖緊螺母	A1942H	A1944	A1948	A1948M
15	銘牌	SS
16	手輪	A197
17	墊片	A473431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

備注：客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定。CS=碳鋼;AS=合金鋼;SS=不銹鋼;

Z61Y鍛鋼承插焊閘閥連接尺寸：

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	79	92	111	120	120	140	178
H（開）		158	158	169	197	236	246	283	330
W		100	100	100	125	160	160	180	200
重量	螺栓式	2.0	2.1	2.3	4.3	5.9	6.9	11.1	15.2
重量	焊接式	1.7	1.8	2.0	3.8	5.1	6.1	10.2	14.2

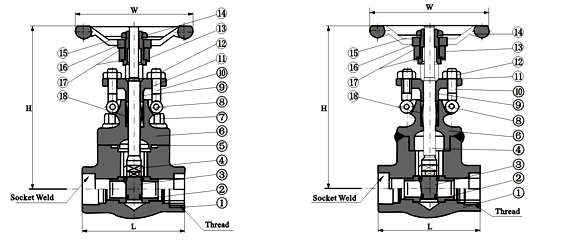

鍛鋼焊接閘閥Z61Y結構圖:

鍛鋼焊接閘閥Z61Y結構圖
